Геофизическая станция — это специально оборудованное место или комплекс устройств, предназначенный для долговременных измерений и наблюдений геофизических полей и процессов. Основное предназначение таких станций — изучение природных геофизических явлений для решения задач региональных исследований глубинного строения Земли.

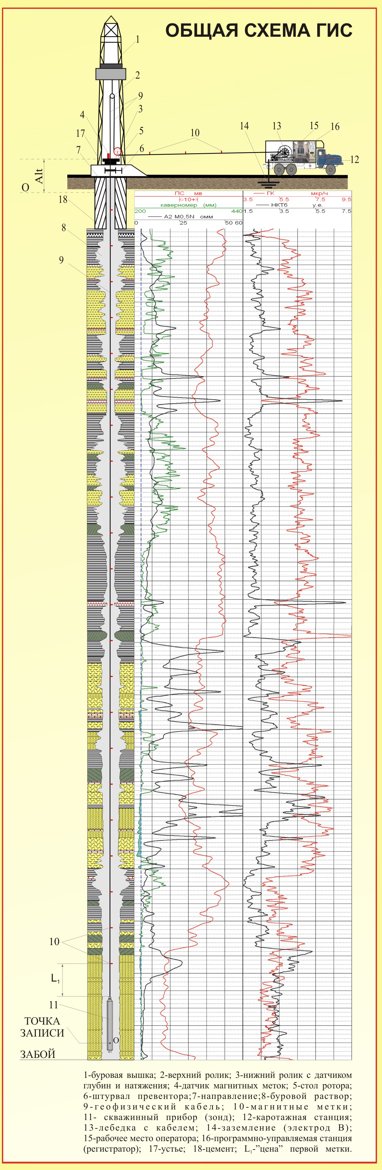

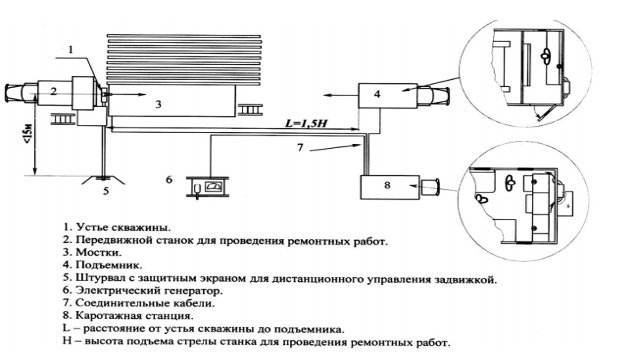

Схема расположения механизмов и узлов во время проведения каротажных работ

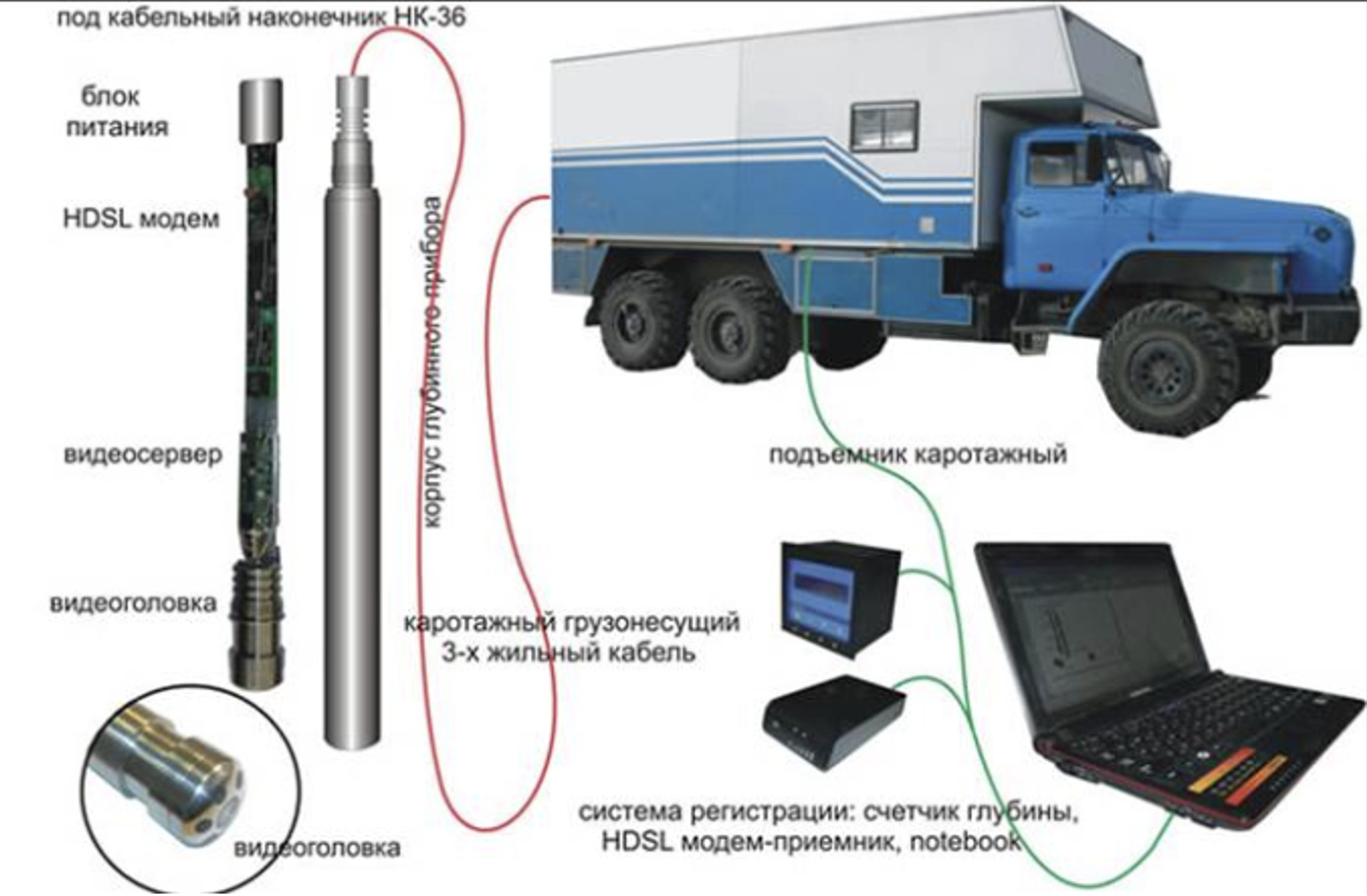

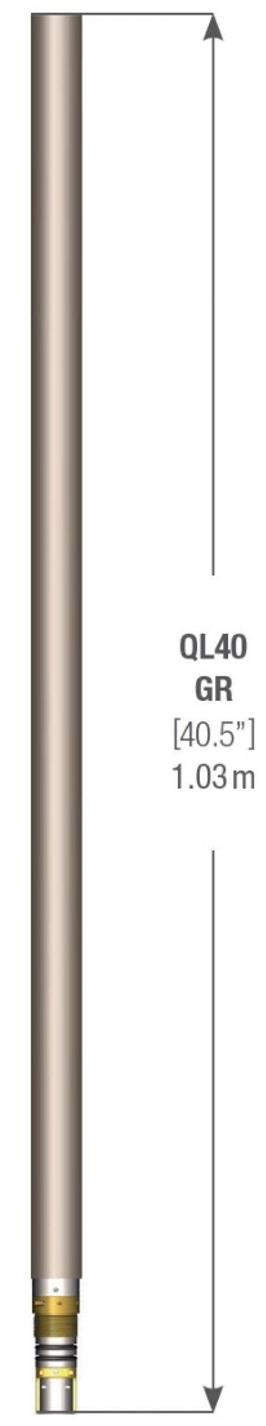

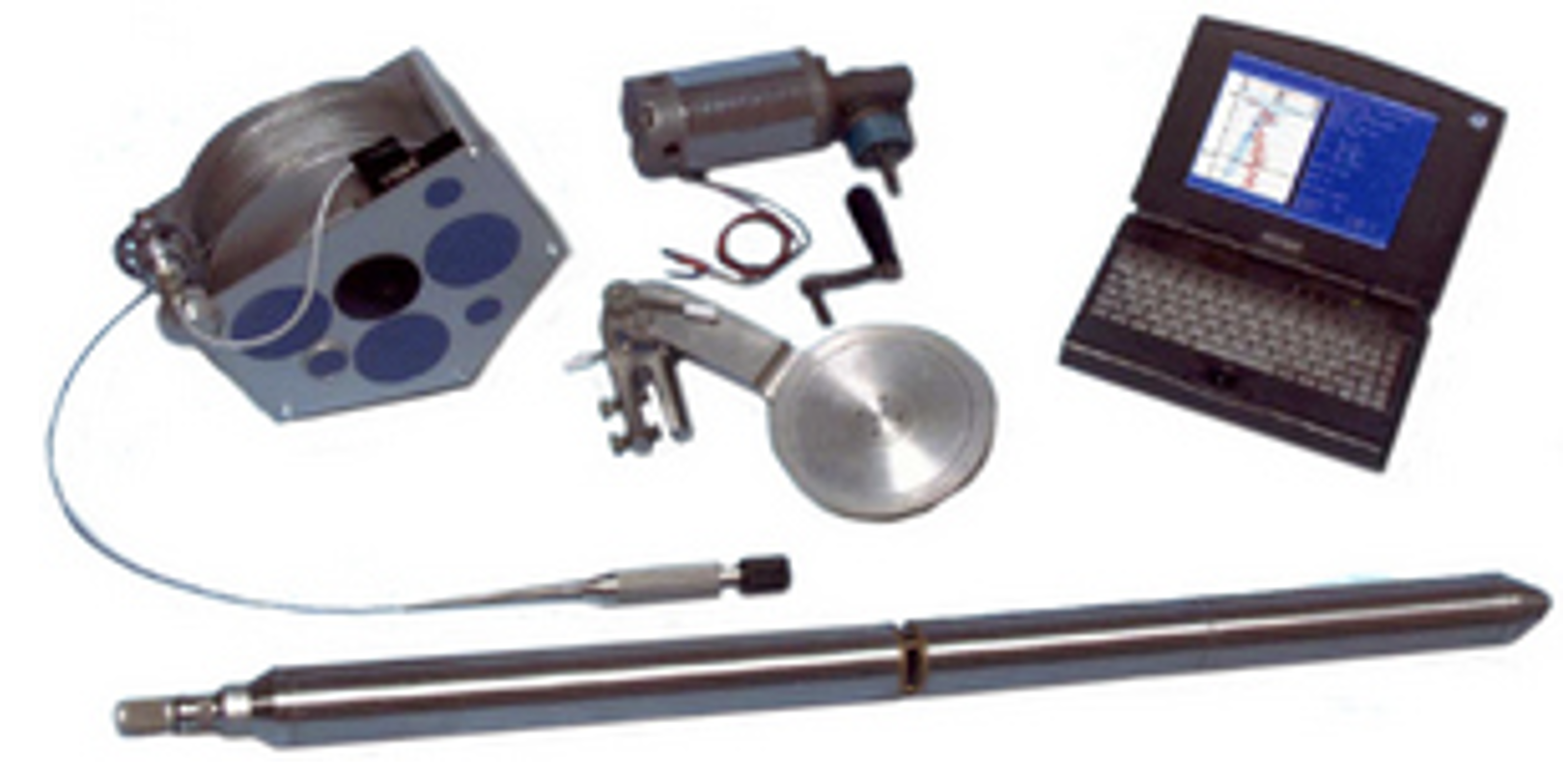

Скважинный прибор (СП) включает в себя первичный преобразователь и некоторые вспомогательные устройства в зависимости от типа и назначения исследований.

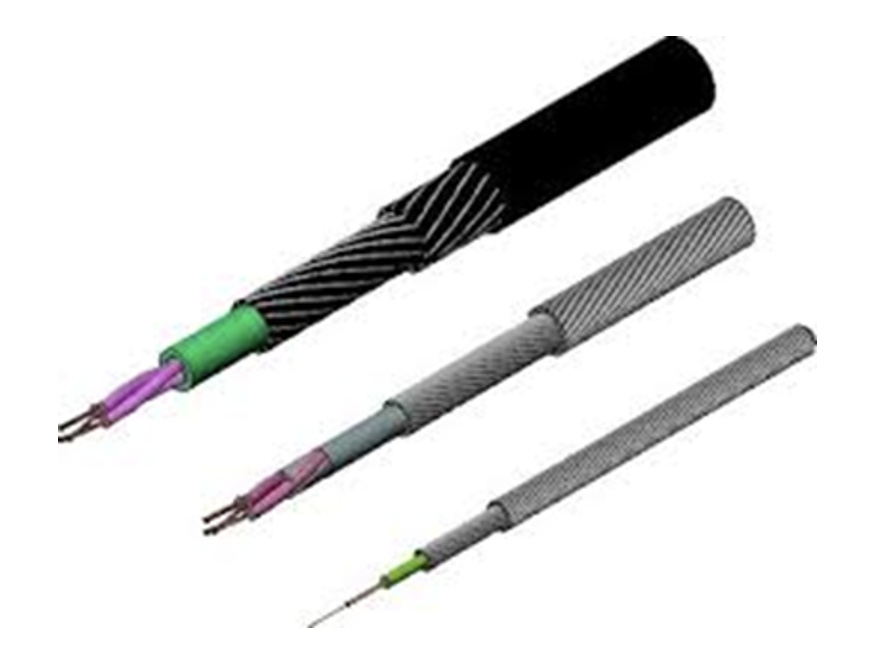

Каротажный кабель – линия связи между СП и наземной частью измерительной аппаратуры.

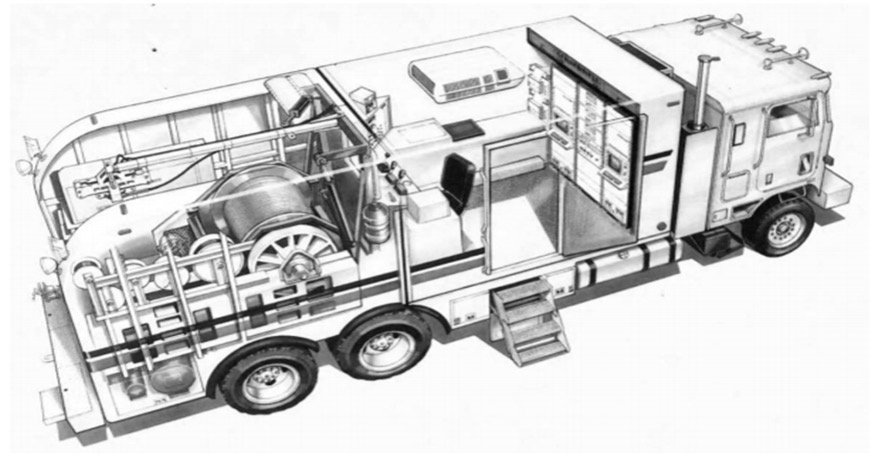

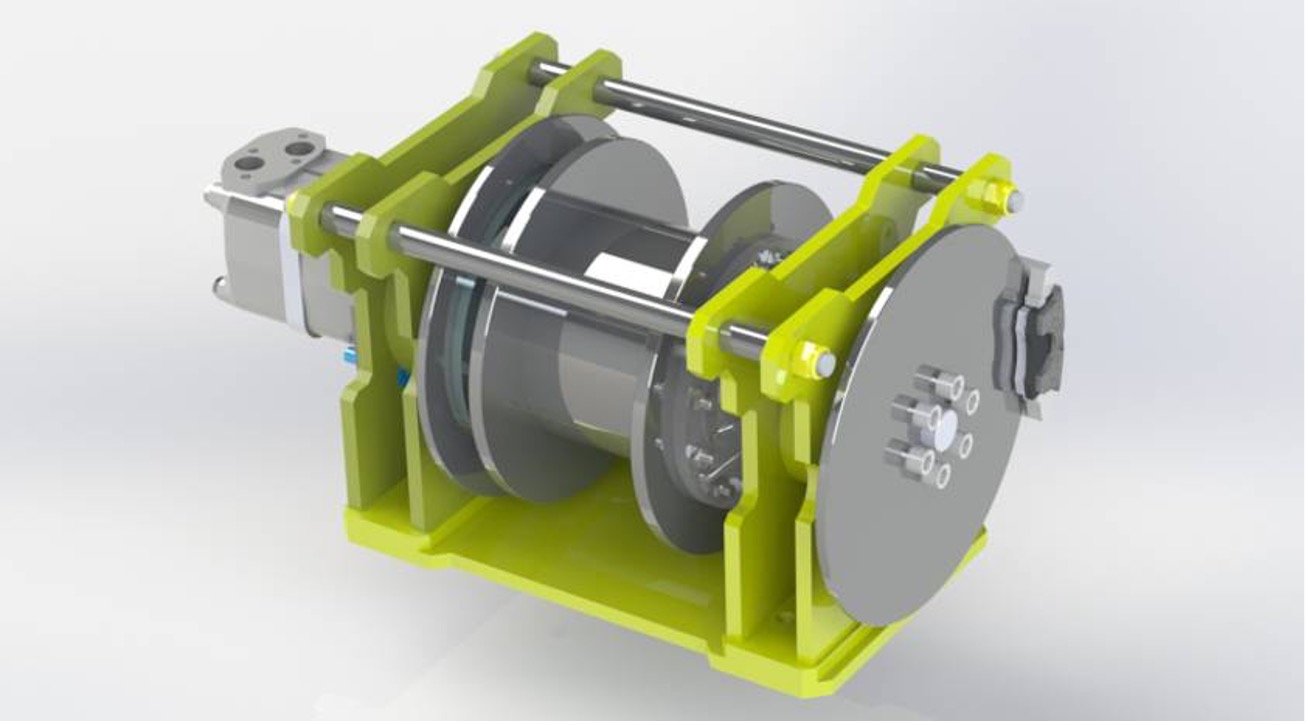

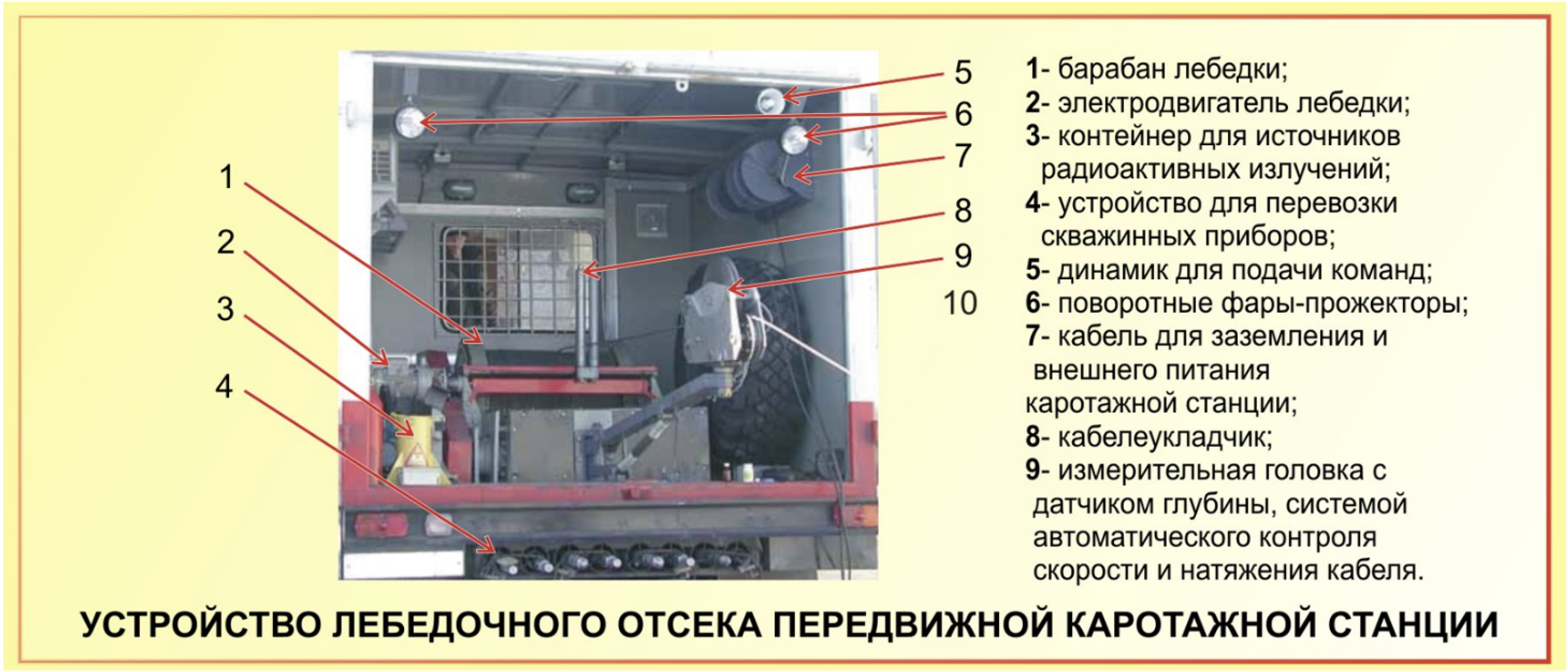

Спуско-подъемное оборудование: (лебедка, бензоэлектрический агрегат, комплект вспомогательных проводов).

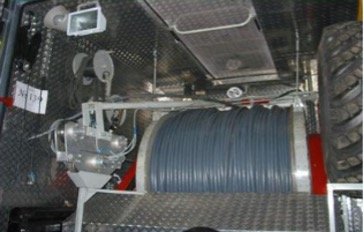

Спулер (лапа). Роликовая система с датчиками параметров, служит для укладки кабеля, измеряет скорость, глубину и имеет датчик магнитных меток. бывает разных видов и модификаций. Всю информацию с датчиков выводит на панель машиниста, с пульта машиниста данные передаются на каротажный регистратор.

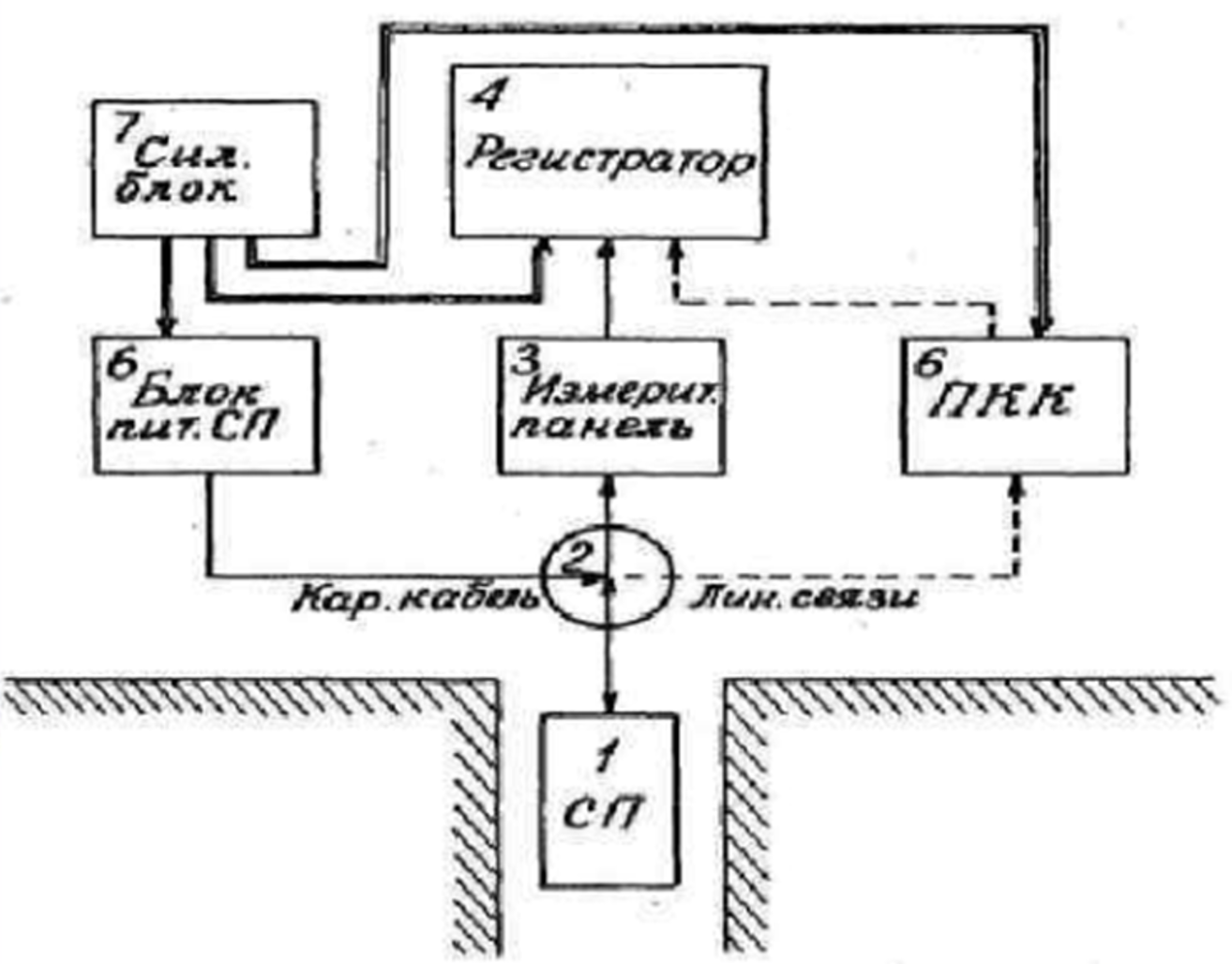

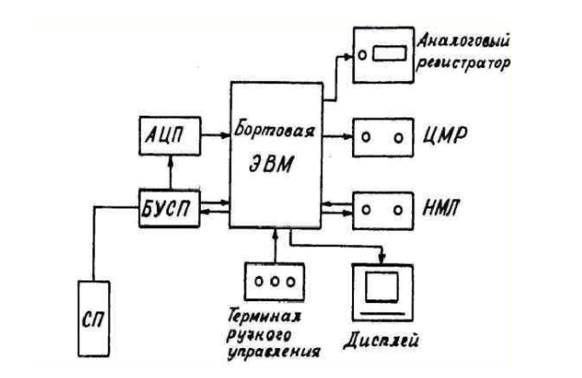

Схема компьютеризированной каротажной станции

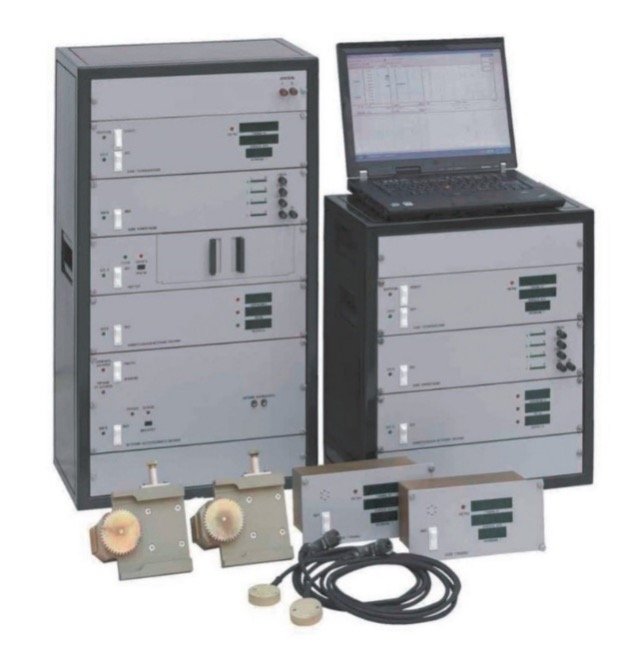

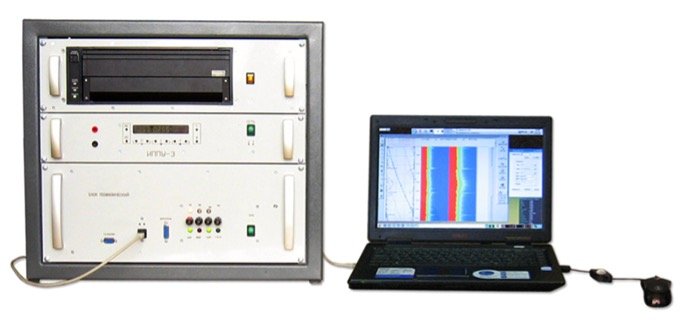

Компьютеризированная лаборатория геофизического семейства Кедр-05
Блок геофизический (БГФ-05). Обеспечивает непрерывное декодирование информации от скважинного прибора, работу системы измерения глубины и скорости прибора. Соединяется с внешним компьютером и с другими блоками. В БГФ находится источник управляющих напряжений (ИУН) с выходной мощностью 150Вт.
Блок коммутации (БК-05). Осуществляет необходимые коммутации между тремя жилами кабеля, двумя источниками питания и входами АЦП блока геофизического, а также формирует цифровые последовательности, необходимые для управления скважинными приборами.
Плоттер (ПЛ-05). Обеспечивает представление результатов измерений в виде каротажных диаграмм на термобумаге.

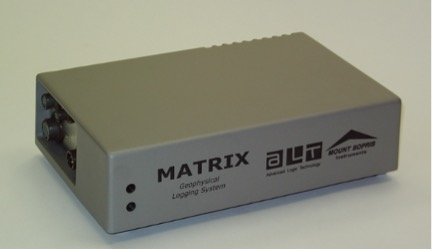

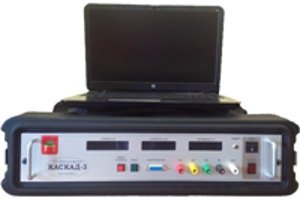

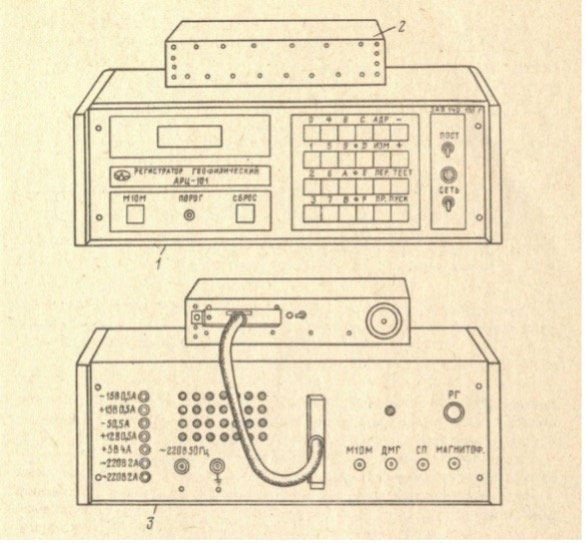

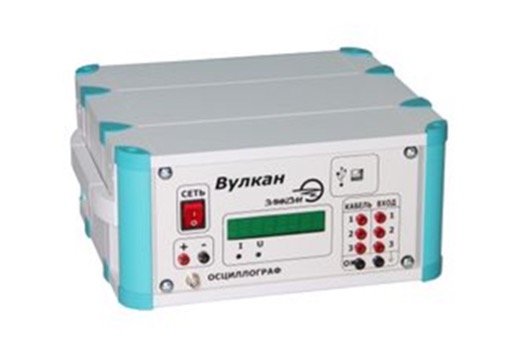

Регистратор обеспечивает запись измеряемых параметров в функции глубины скважины в аналоговой или цифровой форме. ПО каротажного регистратора позволяет редактировать данные для максимального точных проведений геофизических исследований
Панель машиниста
Обычно унифицированы и без изменений входят в состав различных каротажных станций. Служит для: контроля спуско-подъемных операций, управления лебедкой и управления двигателем.

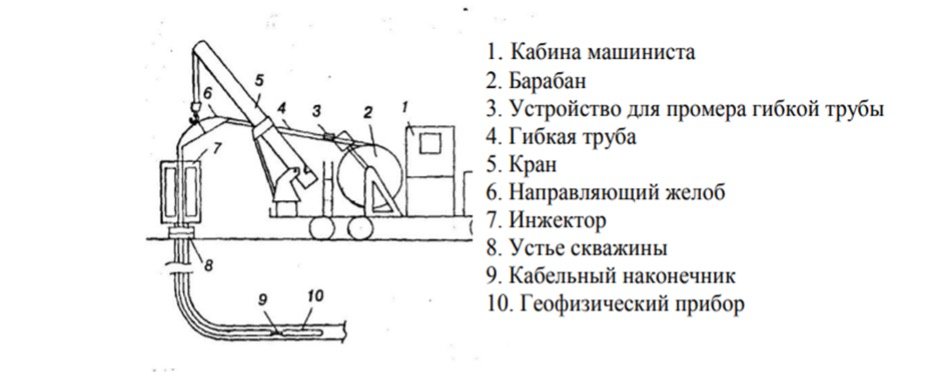

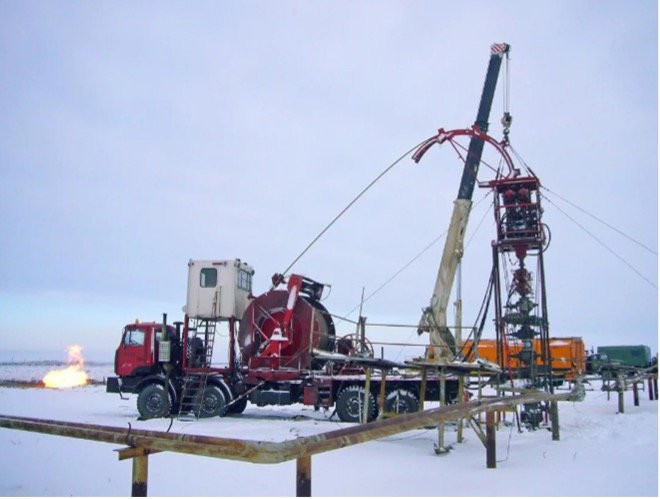

Колтюбинг:
Колтюбинг – самая эффективная технология доставки геофизических приборов с применением гибкой трубы, оборудованной трехжильным геофизическим кабелем, с целью проведения исследований в скважинах с горизонтальным окончанием, в том числе оборудованных компоновкой с изменяющимся внутренним диаметром (хвостовиком с многоступенчатой конструкцией для проведения поинтервального ГРП).
Суть технологии заключается в том, что спускаются гибкие, непрерывные трубы, которые могут изгибаться под землей, работать в боковых
и горизонтальных стволах.

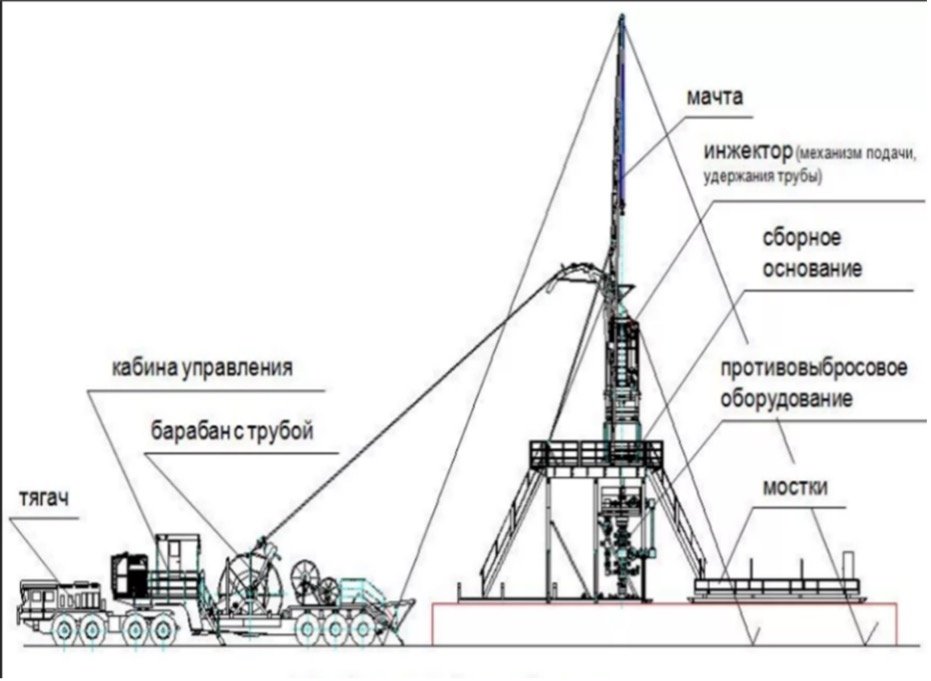

Оборудование для колтюбинга включает не только гибкие металлические трубы на установке, но и различное внутрискважинное и наземное оборудование:
- колтюбинговый агрегат (в т.ч. катушку с трубами, инжекторную головку);
- буровой насос;
- бустерную установку или специальные компрессоры для нагнетания инертного газа;
- технику для нагрева технологической жидкости, генератор инертного газа и разнообразное устьевое оборудование.
В состав дополнительного оборудования могут также входить и забойные двигатели, многочисленные насадки, режущие инструменты, породоразрушающие инструменты, отклонители, пакеры и др. приборы.
Достоинства колтюбинговой установки для проведения ГИС:
- Снижение временных затрат на проведение исследований и непроизводительных простоев скважины за счёт более высокой скорости доставки геофизических приборов.
- Возможность выполнения каротажа в горизонтальных скважинах, оборудованных компоновкой с изменяющимся внутренним диаметром (хвостовиком с многоступенчатой конструкцией для проведения поинтервального ГРП) за счет безмуфтовой гибкой трубы.
- Более низкая вероятность прихвата в скважине за счёт меньшего диаметра инструмента.
- Более высокая вероятность освобождения геофизического прибора и гибкой трубы за счёт жёсткости самой трубы и более высокой нагрузки на инструмент в случае возникновения осложнений в скважине.
К недостаткам этого способа относят его высокую стоимость. В настоящее время колтюбинговые технологии пользуются спросом при ремонте ГС
Трактор:

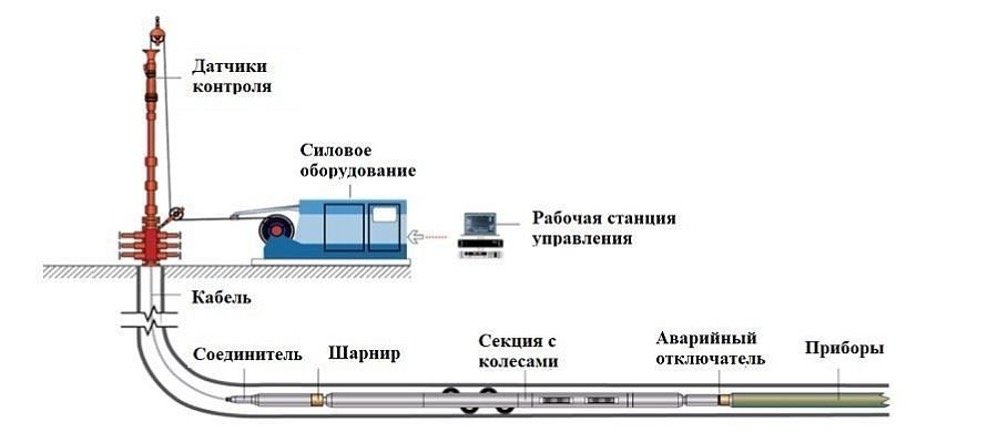

Технология доставки геофизических приборов с помощью скважинного трактора (иногда называют "геофизический трактор") предназначена для эффективного продвижения приборов на забой в сильно наклонных и горизонтальных скважинах, где при обычной доставке за счет тяжести приборы не доходят до нужной глубины.
Ключевые особенности и преимущества технологии доставки на тракторе:
- Скважинный трактор — это специальное силовое устройство (движитель), которое крепится к приборной сборке и обеспечивает её продвижение по наклонным и горизонтальным участкам скважины за счет собственного привода. Это позволяет достичь глубин и зон, недоступных при доставке обычным способом через тяжесть прибора или бурильные трубы.
- Трактор облегчает работу, сокращает время доставки приборов, снижает риски, связанные с проведением работ по подаче геофизического оборудования.
- В сравнении с колтюбинговой технологией (доставка на кабеле при помощи циркуляции), трактор не ограничен максимальной глубиной и позволяет доставлять приборы в сложных геометрических участках ствола, а также является более распространённым и бюджетным способом.
- Для расчёта массы и обеспечения стабильного движения к прибору сверху присоединяют "движитель" — иногда это несколько насосно-компрессорных труб (УБТ) либо гидравлические/механические устройства, которые проталкивают прибор на нужный участок.
- Использование трактора упрощает работу при исследовании боковых, горизонтальных и субгоризонтальных стволов длиной от 1000 до 7000 м и более.
- Технология внедрена и развивается в России и за рубежом, обладает промышленной практичностью и позволяет повысить качество исследований при сложных геофизических условиях.
